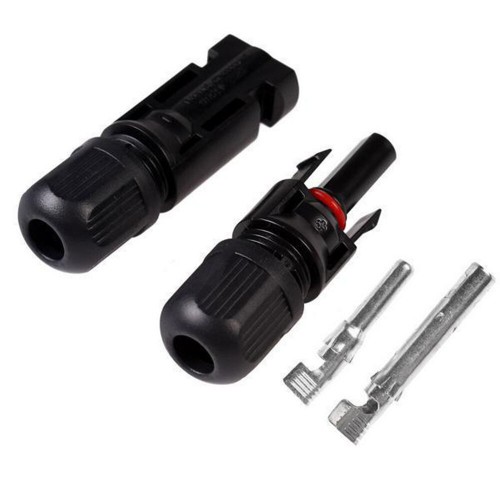

Коннектор МС4 для солнечных модулей

Коннекторы MC4 это стандартизированный разъем, применяемый для подключения солнечных батарей и массивов панелей. Все солнечные панели мощностью более 50 Вт, имеют выводы с коннекторами MC4 с тыльной стороны, для их корректного подключения необходимо, идущий далее провод также оконцевать коннекторами.

Коннектор создает надежное, герметичное электрическое соединение, подходящее для эксплуатации в уличных условиях. Подходят для кабеля сечением 2.5 мм², 4 мм² и 6 мм².

• Номинальное напряжение: 1 000В постоянного тока
• Номинальный ток: 20A-30A
• Сечение провода: 2.5-6 мм / 14AWG- 10AWG
• Диаметр сердечника: 4 мм
• Пиковое напряжение (1 мин): 6000 В переменного тока
• Класс защиты: II
• Материал контактов: медь, луженая оловом
• Сопротивление контактов: менее 5 мОм
• Материал корпуса коннектора: полифениленоксид (PPO)
• Стандарт защиты: IP68 (IEC 60529)
• Усилие на соединение: 50 Н
• Усилие на рассоединение: 50 Н
• Температурные условия работы: -40 ~ +85°C
• Класс пожароопасности: UL94V-0
