Разделка кабеля RG-6/U
Разделка кабеля RG-6/U для установки F-разъёма.
![]() |
![]() |
![]() |

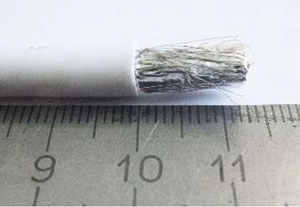

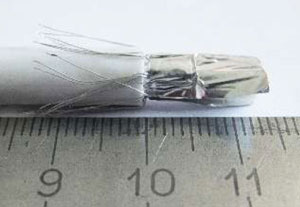

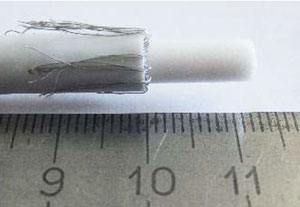

1. Удалите 12-13 мм внешней изоляции от торца кабеля. | 2. Заверните проволочную оплётку кабеля на внешнюю изоляцию кабеля. | 3. Аккуратно надрежьте и удалите фольгу с поверхности внутреннего изолятора кабеля. |
![]() |
![]() |
![]() |

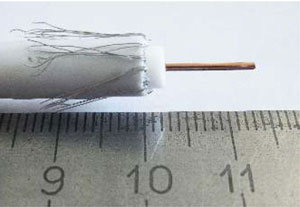

4. Срежьте и удалите 10 мм внутреннего изолятора. |

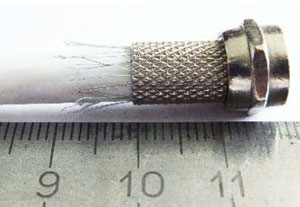

5. Накручивайте F-разъём на проволочную оплётку, завёрнутую ранее на внешнюю изоляцию кабеля. |

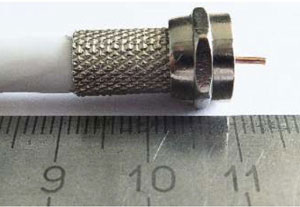

6. При правильной установке F-разъёма центральная жила кабеля будет выступать на 4-5 мм от торца разъёма. |
После установки разъёма (разъёмов) рекомендуется проверить кабель на отсутствие короткого замыкания между корпусом разъёма и центральной жилой кабеля, также на целостность центральной жилы и оплётки.
Разделка кабеля RG-6/U для установки разъёма САТ-Ш с инжектором питания.
![]() |
![]() |
![]() |
1. Удалите 12-13 мм внешней изоляции от торца кабеля. | 2. Заверните проволочную оплётку кабеля на внешнюю изоляцию кабеля. | 3. Аккуратно надрежьте и удалите фольгу с поверхности внутреннего изолятора кабеля. |
![]() |
![]() |
![]() |
4. Срежьте и удалите 10 мм внутреннего изолятора. |

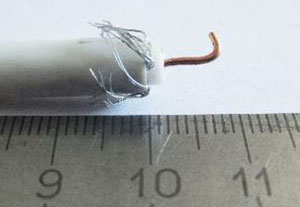

5. Подогните ~5 мм центральной жилы и оберните проволочную оплётку вокруг внешней изоляции, завёрнутую ранее на внешнюю изоляцию кабеля. |

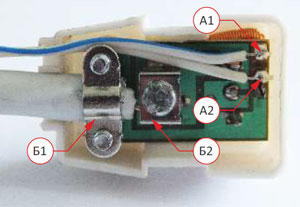

6. Подключите кабель к инжектору питания как показано на фотографии. Особое внимание уделите отсутствию короткого замыкания между оплёткой и центральным контактом. |
После установки разъёма САТ-Ш следует проверить исправность инжектора и правильность монтажа. Для этого подключите блок питания в сеть, с помощью мультиметра проверьте наличие питания между точками А1 и А2, а затем между точками Б1 и Б2, а также между центральной жилой и оплёткой (или корпусом разъёма, в случае его установки) на втором конце кабеля.
